ΤΕΧΝΟΛΟΓΙΕΣ ΜΕΤΡΗΣΗΣ ΡΟΗΣ

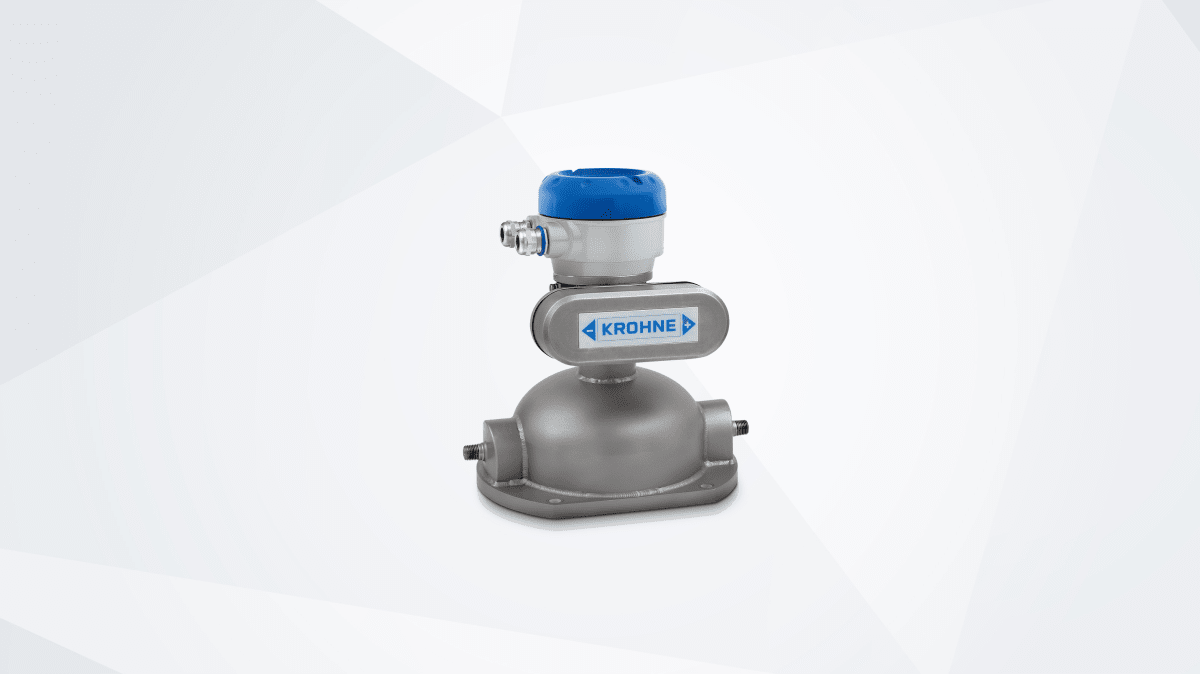

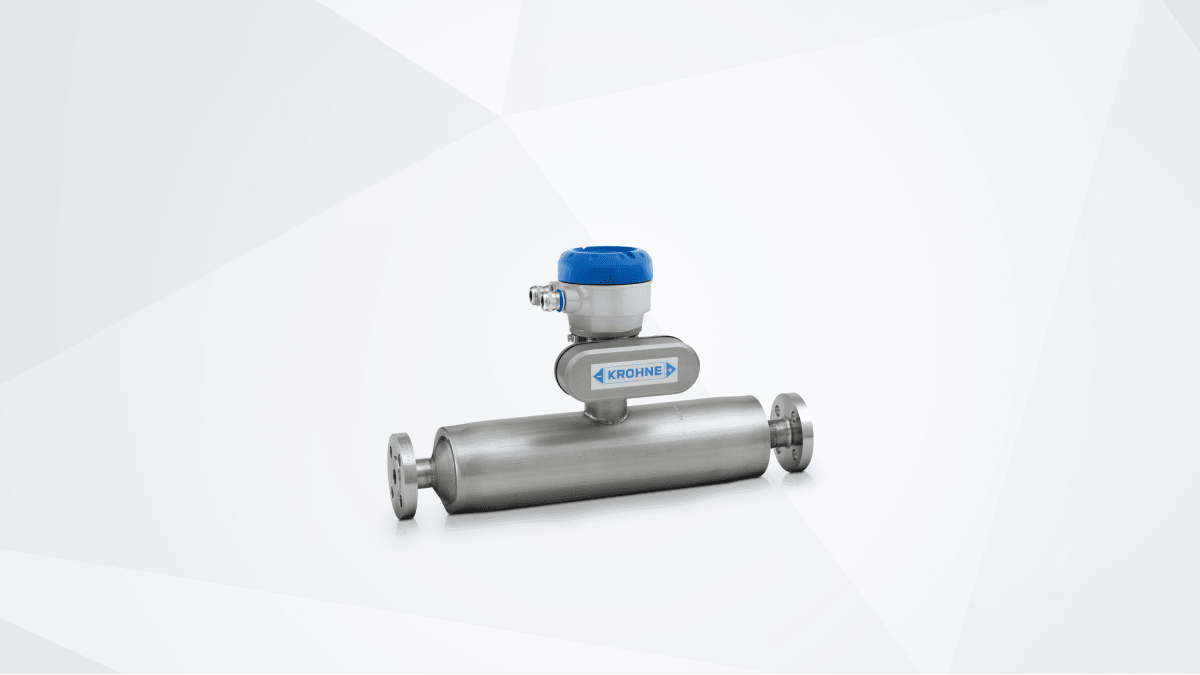

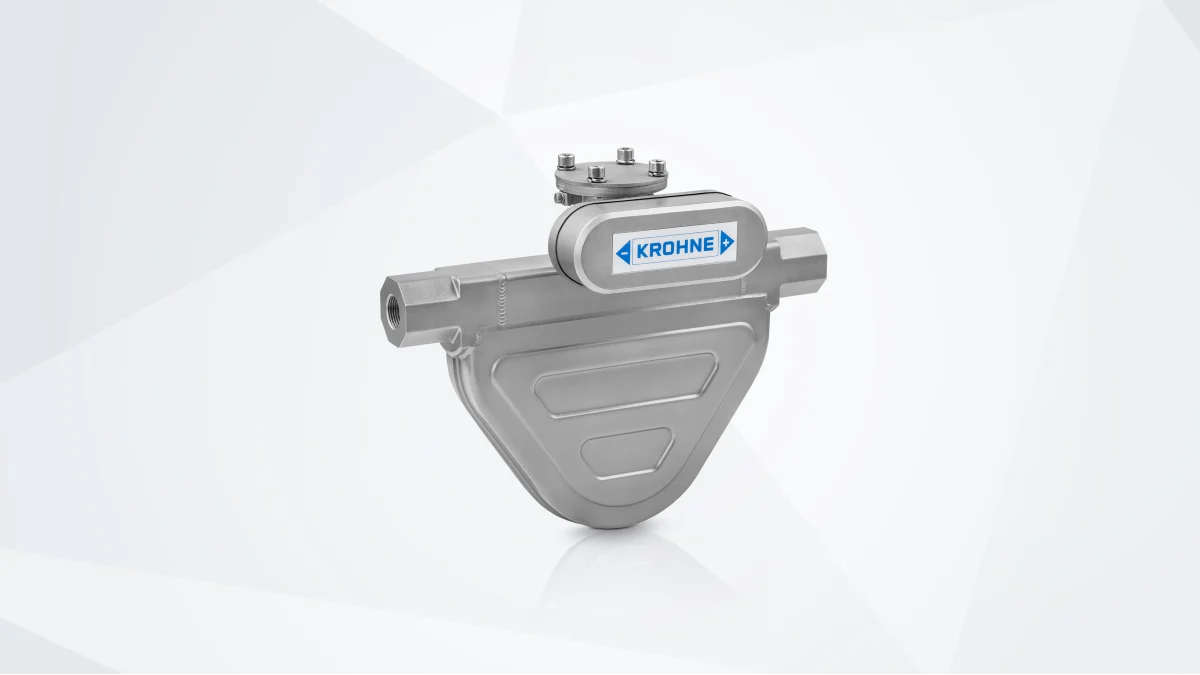

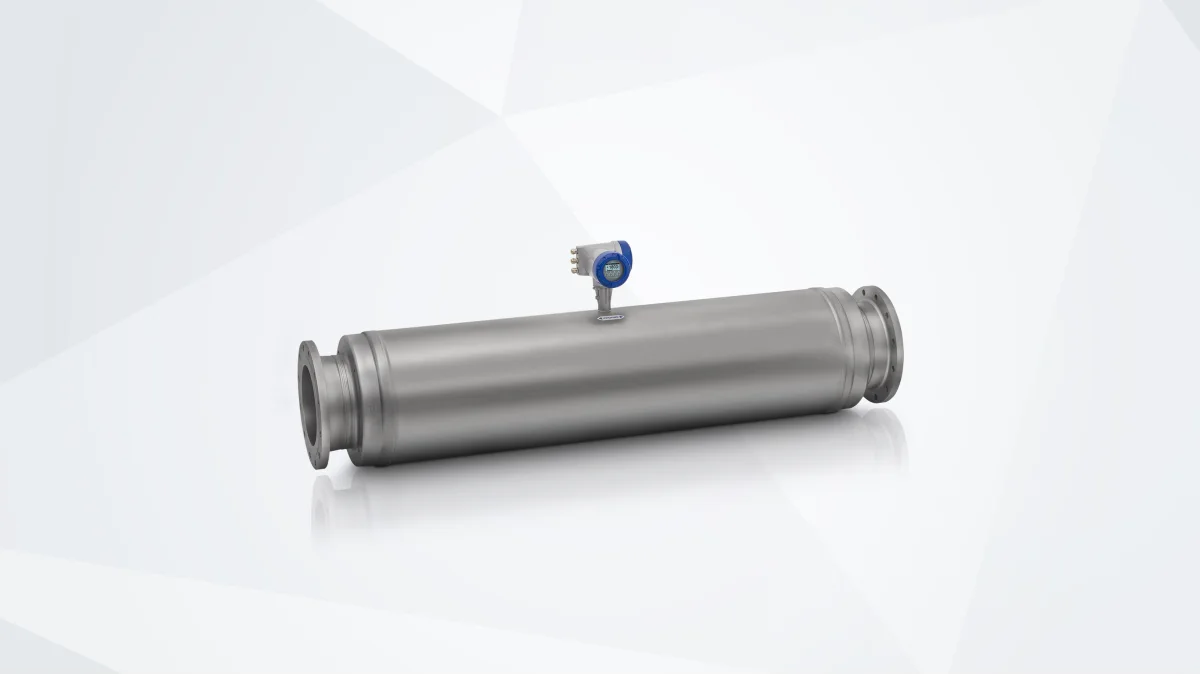

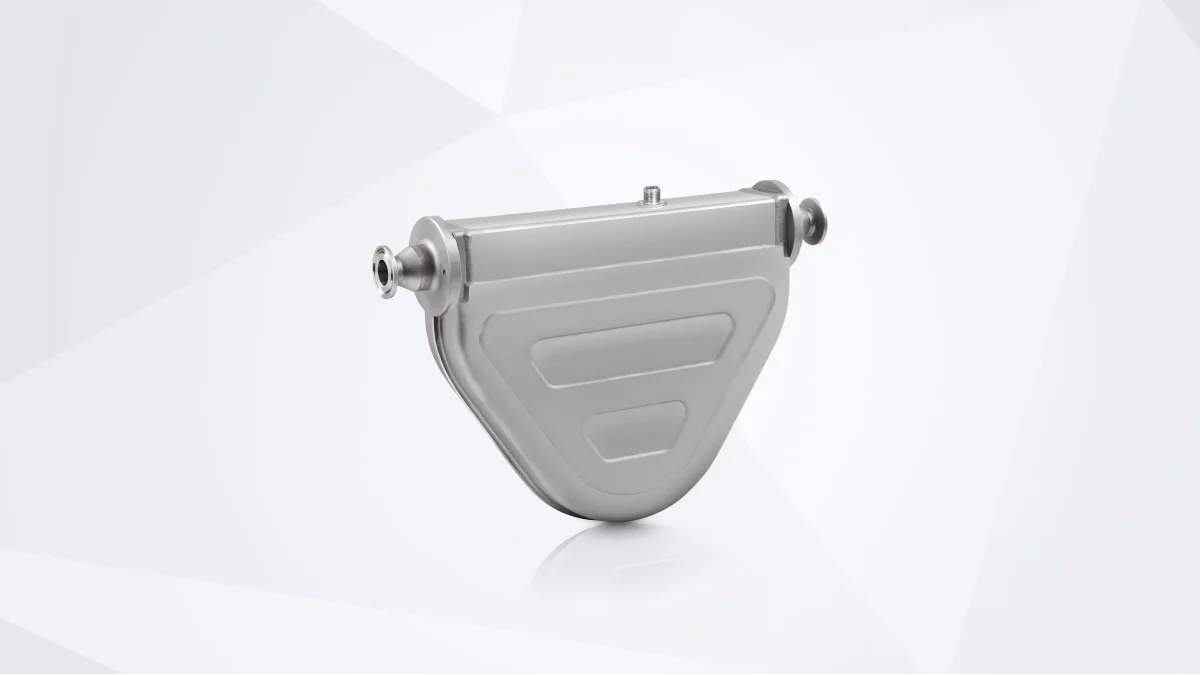

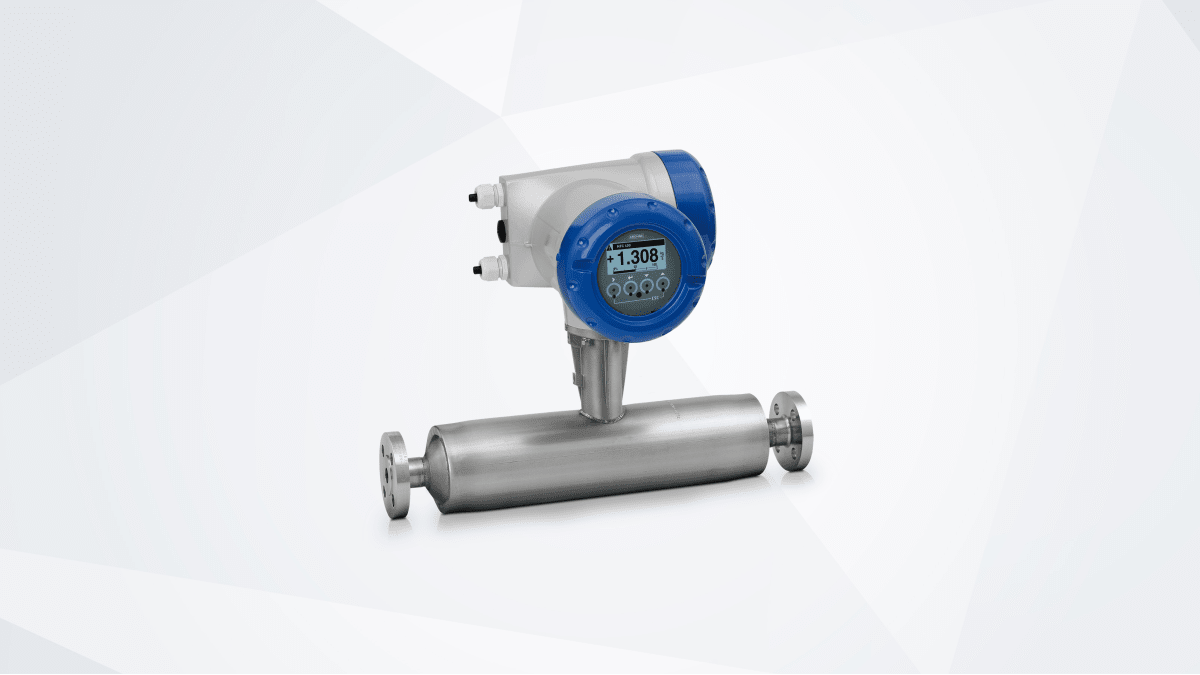

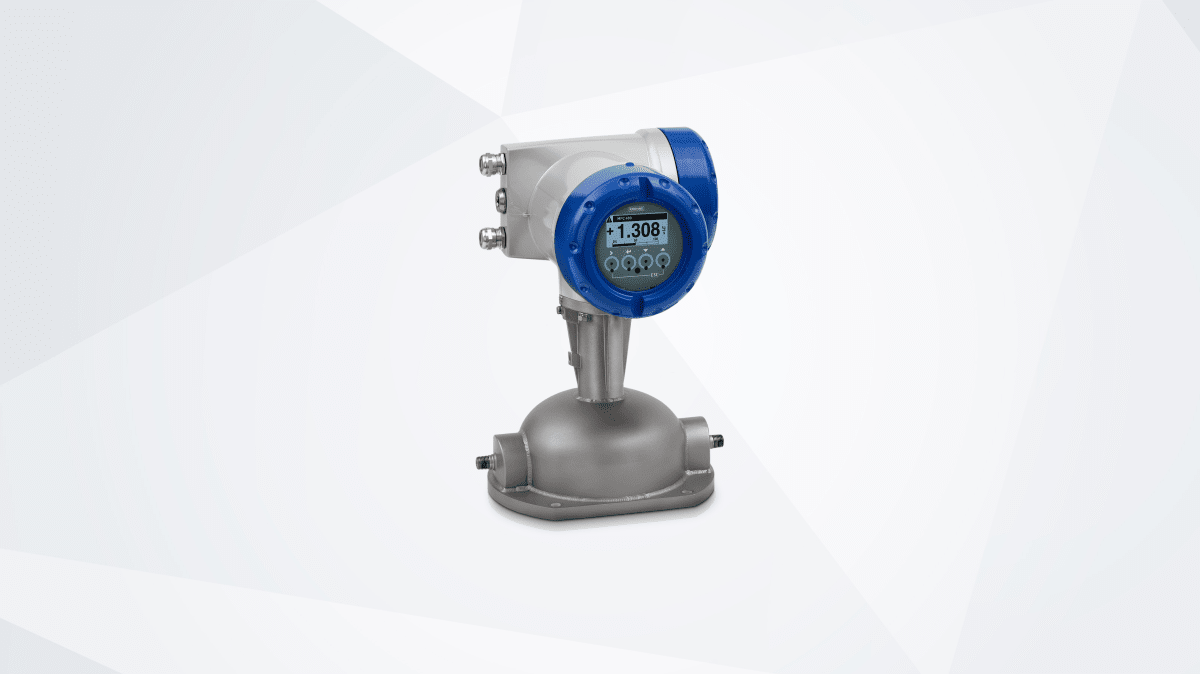

Ροόμετρα Coriolis: απευθείας μέτρηση παροχής μάζας
Το ροόμετρο (ή παροχόμετρο) Coriolis μετρά τη μάζα του ρευστού που περνά από μέσα του, όχι τον όγκο του· το ίδιο όργανο μετρά επίσης την πυκνότητα και τη θερμοκρασία. Γι’ αυτό είναι η πρώτη επιλογή για custody transfer, batching και δοσομέτρηση, καθώς και για υγρά με πυκνότητα ή ιξώδες που μεταβάλλεται.
Πώς λειτουργεί ένα ροόμετρο Coriolis
Μέσα στο όργανο, το ρευστό περνά από έναν ή δύο σωλήνες μέτρησης. Ένα πηνίο διέγερσης κρατά τους σωλήνες σε συνεχή ταλάντωση στη φυσική τους συχνότητα, περίπου όπως ένα διαπασών.
Όταν δεν υπάρχει ροή, τα δύο μισά του σωλήνα κινούνται μαζί. Μόλις το ρευστό αρχίσει να κυλά, η δύναμη Coriolis αντιστέκεται στην κίνηση: το μισό του σωλήνα προς την είσοδο καθυστερεί, το μισό προς την έξοδο προηγείται, και ο σωλήνας συστρέφεται ελαφρά. Δύο αισθητήρες, ένας κοντά στην είσοδο και ένας κοντά στην έξοδο, καταγράφουν τη συστροφή ως χρονική διαφορά ανάμεσα στα σήματά τους. Η διαφορά αυτή είναι ανάλογη της παροχής μάζας.
Η ίδια ταλάντωση δίνει και δεύτερη μέτρηση. Όσο περισσότερη μάζα περιέχει ο σωλήνας, τόσο χαμηλώνει η φυσική του συχνότητα· από αυτήν το όργανο υπολογίζει την πυκνότητα του ρευστού. Ένας αισθητήρας θερμοκρασίας πάνω στους σωλήνες διορθώνει τη μεταβολή της ελαστικότητάς τους με τη θερμοκρασία. Η παροχή όγκου προκύπτει απλώς: παροχή μάζας διά πυκνότητα.
Επειδή το όργανο «ζυγίζει» τη ροή αντί να τη συμπεραίνει από την ταχύτητα, η ένδειξη δεν εξαρτάται από το προφίλ ροής, και στις περισσότερες εφαρμογές οι μεταβολές πίεσης, θερμοκρασίας ή ιξώδους δεν χρειάζονται ξεχωριστή αντιστάθμιση.
- Το ρευστό που περνά από τον σωλήνα μέτρησης
- Πηνίο διέγερσης: κρατά τον σωλήνα σε ταλάντωση στη φυσική του συχνότητα
- Αισθητήρες εισόδου και εξόδου
- Η συστροφή που προκαλεί η δύναμη Coriolis όταν υπάρχει ροή (μεγεθυμένη)
- Τα σήματα των δύο αισθητήρων: η χρονική διαφορά Δt ανάμεσά τους είναι ανάλογη της παροχής μάζας
- Αισθητήρας θερμοκρασίας: διορθώνει τη μεταβολή της ελαστικότητας του σωλήνα
Πού ταιριάζει ένα ροόμετρο Coriolis — και πού όχι
Ιδανικό για
- Custody transfer και batching, όπου το προϊόν τιμολογείται ή δοσομετρείται σε κιλά ή τόνους
- Υγρά με πυκνότητα ή ιξώδες που μεταβάλλεται: λάδια, καύσιμα, σιρόπια, ρητίνες, χημικά
- Υγρά που δεν είναι αγώγιμα, όπου ένα ηλεκτρομαγνητικό ροόμετρο δεν μπορεί να μετρήσει
- Μέτρηση πυκνότητας και συγκέντρωσης με το ίδιο όργανο, π.χ. της περιεκτικότητας ενός σιροπιού σε ζάχαρη
- Μικρές παροχές και ακριβή δοσομέτρηση
- Εγκαταστάσεις χωρίς χώρο για ευθύ τμήμα σωλήνωσης πριν ή μετά το όργανο
Χρειάζεται προσοχή όταν
- Η σωλήνωση είναι μεγάλης διαμέτρου: διαστάσεις, βάρος και κόστος αυξάνονται απότομα με τη διάμετρο. Ο κατάλογός μας φτάνει έως DN 400, όμως για νερό σε μεγάλους αγωγούς ένα ηλεκτρομαγνητικό ροόμετρο ή ένα ροόμετρο υπερήχων είναι συνήθως η οικονομικότερη λύση
- Μετράτε αέριο σε χαμηλή πίεση: η μικρή του πυκνότητα δίνει ασθενές σήμα και μεγάλη πτώση πίεσης στους σωλήνες
- Η διαθέσιμη πτώση πίεσης είναι μικρή, ιδίως με παχύρρευστα υγρά
- Το υγρό έχει πολύ εγκλωβισμένο αέριο ή μπορεί να εξατμιστεί μέσα στο όργανο — εκτός αν το όργανο έχει επιλεγεί ειδικά γι’ αυτό
- Μετράτε ατμό: εκεί η συνήθης επιλογή είναι άλλες τεχνολογίες, όπως το vortex
Σύγκριση με τις άλλες τεχνολογίες
- Coriolis (η τεχνολογία αυτού του άρθρου)±0,1–0,2 %
- Ηλεκτρομαγνητικά±0,2–0,5 %
- Υπέρηχοι±0,5–2 %
- Διαφορική πίεση±0,5–2 %
- Μεταβλητή διατομή±1,6–4 % *
- Vortex±0,75–2 %
- Θερμική μέτρηση μάζας±1–3 %
- Θετική εκτόπιση±0,2–0,5 %
- Τουρμπίνα±0,5–1 %
Τυπικά εύρη για υγρά (θερμική μέτρηση μάζας: αέρια), ± % της μέτρησης· για μεταβλητή διατομή, η κλάση ακρίβειας (*). Η ακρίβεια ενός συγκεκριμένου οργάνου εξαρτάται από το μοντέλο, το μέγεθος και την εγκατάσταση — την επιβεβαιώνουμε για τη δική σας εφαρμογή.
Εγκατάσταση ροομέτρου Coriolis

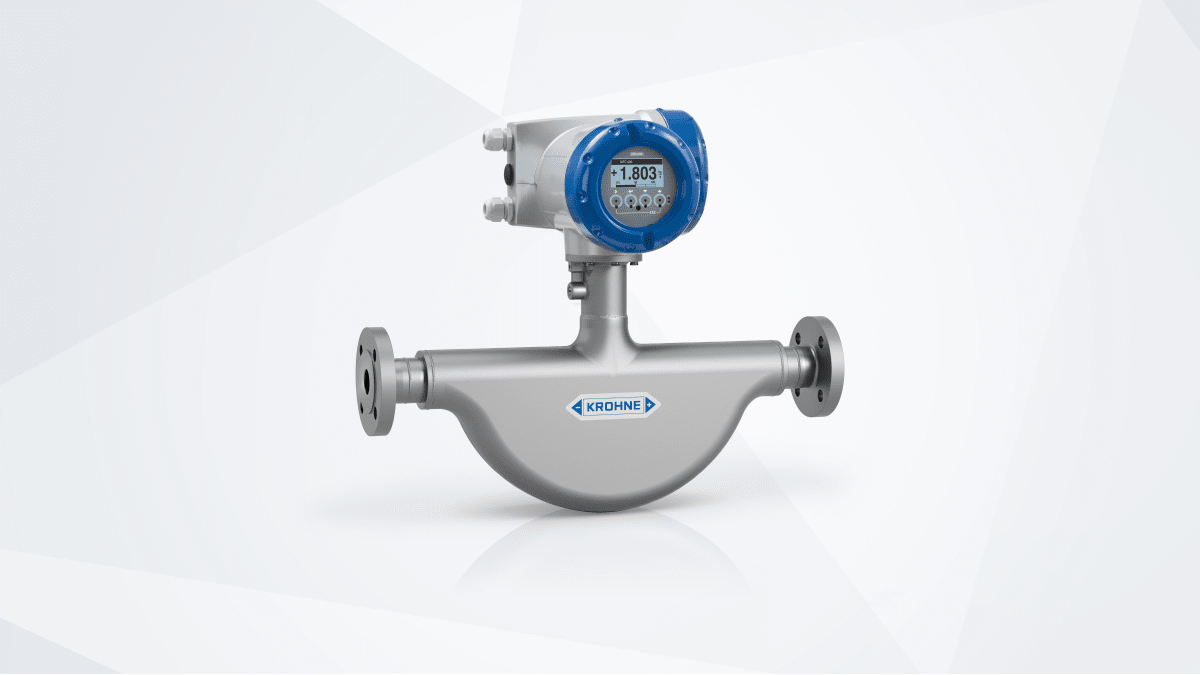

Ένα ροόμετρο Coriolis δεν χρειάζεται ευθύ τμήμα σωλήνωσης ούτε πριν ούτε μετά από αυτό: η μέτρηση δεν εξαρτάται από το προφίλ ροής, οπότε μια καμπύλη ή μια βάνα ακριβώς δίπλα στη φλάντζα δεν επηρεάζει την ένδειξη. Το OPTIMASS 5400, για παράδειγμα, έχει προδιαγραφή 0 D ανάντη και 0 D κατάντη.
Αυτό που χρειάζεται είναι σωλήνες μέτρησης γεμάτοι με υγρό — ή, όταν μετράτε αέριο, χωρίς υγρό. Με αυτό το κριτήριο επιλέγεται και ο προσανατολισμός:
- Αποφύγετε το ψηλότερο σημείο της γραμμής, όπου μαζεύεται αέριο, και την κατακόρυφη γραμμή με ροή προς τα κάτω, που μπορεί να μη μένει γεμάτη.
- Τοποθετήστε τις βάνες ρύθμισης μετά το όργανο, ώστε οι σωλήνες να μένουν υπό πίεση και το υγρό να μην εξατμίζεται μέσα τους.
- Στηρίξτε τη σωλήνωση και από τις δύο πλευρές του οργάνου· το όργανο δεν πρέπει να σηκώνει το βάρος της σωλήνωσης ούτε να παραλαμβάνει τη θερμική της διαστολή.
- Βάλτε βάνα απομόνωσης μετά το όργανο (ιδανικά και μία πριν από αυτό), ώστε ο μηδενισμός να γίνεται με γεμάτους σωλήνες, χωρίς ροή και στις συνθήκες της διεργασίας.
