Χρειάζεται ευθύ τμήμα σωλήνωσης ένα ηλεκτρομαγνητικό ροόμετρο;

Λιγότερο από τα περισσότερα ροόμετρα. Τυπικά 5 D πριν από το όργανο και 2 D μετά, από την πλησιέστερη καμπύλη, βάνα ή συστολή. Ορισμένα μοντέλα, όπως τα WATERFLUX 3070 και 3400, έχουν προδιαγραφή 0 D και από τις δύο πλευρές.

ΤΕΧΝΟΛΟΓΙΕΣ ΜΕΤΡΗΣΗΣ ΡΟΗΣ

Ηλεκτρομαγνητικά ροόμετρα: μέτρηση αγώγιμων υγρών χωρίς κανένα εμπόδιο στη ροή

Το ηλεκτρομαγνητικό ροόμετρο (ή παροχόμετρο) μετρά την παροχή κάθε υγρού που άγει τον ηλεκτρισμό — νερού, λυμάτων, λάσπης, πολτών, οξέων και αλκαλίων — μέσα από σωλήνα που δεν έχει τίποτα στο εσωτερικό του: χωρίς κινούμενα μέρη, χωρίς εμπόδιο, χωρίς πτώση πίεσης. Γι’ αυτό είναι η συνήθης επιλογή στο νερό και στα λύματα, και συχνή επιλογή στη χημική βιομηχανία, στα τρόφιμα και στα ορυχεία.

Τα ηλεκτρομαγνητικά ροόμετρα του καταλόγου μας

Πώς λειτουργεί ένα ηλεκτρομαγνητικό ροόμετρο

Η αρχή είναι ο νόμος της επαγωγής του Faraday: ένας αγωγός που κινείται μέσα σε μαγνητικό πεδίο αναπτύσσει τάση στα άκρα του. Στο ηλεκτρομαγνητικό ροόμετρο, αγωγός είναι το ίδιο το υγρό. Δύο πηνία, ένα πάνω και ένα κάτω από τον σωλήνα μέτρησης, δημιουργούν μαγνητικό πεδίο που διασχίζει τον σωλήνα κάθετα στη ροή.

Καθώς το υγρό περνά μέσα από το πεδίο, αναπτύσσεται σε αυτό μια μικρή τάση, κάθετη και στο πεδίο και στη ροή. Δύο ηλεκτρόδια, τοποθετημένα απέναντι το ένα στο άλλο στο τοίχωμα του σωλήνα, τη μετρούν. Η τάση είναι ανάλογη της μέσης ταχύτητας ροής — διπλάσια ταχύτητα, διπλάσια τάση (U = k · B · v · D, όπου B η ένταση του πεδίου και D η εσωτερική διάμετρος).

Ο μετατροπέας πολλαπλασιάζει την ταχύτητα με τη διατομή του σωλήνα και δίνει την παροχή όγκου. Τα σύγχρονα όργανα ανοιγοκλείνουν ή αντιστρέφουν το πεδίο αρκετές φορές το δευτερόλεπτο· συγκρίνοντας τις μετρήσεις, αφαιρούν τις αργές ηλεκτροχημικές τάσεις που αναπτύσσονται στα ηλεκτρόδια, κι έτσι το μηδέν μένει σταθερό.

Στον σωλήνα μέτρησης δεν κινείται τίποτα και τίποτα δεν στενεύει τη ροή, άρα δεν υπάρχει φθορά ούτε πτώση πίεσης. Η ένδειξη δεν εξαρτάται από την πυκνότητα, το ιξώδες, τη θερμοκρασία ή την πίεση του υγρού· το μόνο που χρειάζεται είναι μια ελάχιστη αγωγιμότητα. Επιπλέον, επηρεάζεται λιγότερο από το προφίλ ροής απ’ ό,τι τα περισσότερα όργανα που μετρούν ταχύτητα — γι’ αυτό και θέλει μικρό ευθύ τμήμα — και μετρά και προς τις δύο κατευθύνσεις.

Το αγώγιμο υγρό που κυλά μέσα στον σωλήνα μέτρησης (στην τομή, προς το εσωτερικό της σελίδας)
Πηνία: δημιουργούν το μαγνητικό πεδίο εγκάρσια στον σωλήνα
Το μαγνητικό πεδίο B, κάθετο στη ροή
Ηλεκτρόδια στο τοίχωμα, στον οριζόντιο άξονα: παίρνουν την τάση που αναπτύσσεται στο υγρό
Μετατροπέας: μετατρέπει την τάση σε ένδειξη παροχής
Η τάση U αυξάνεται ανάλογα με την ταχύτητα ροής v

Πού ταιριάζει ένα ηλεκτρομαγνητικό ροόμετρο — και πού όχι

Ιδανικό για

Νερό και λύματα: γεωτρήσεις, μονάδες επεξεργασίας, δίκτυα διανομής, άρδευση και νερό ψύξης
Λάσπη, πολτούς και υγρά με στερεά: αφού δεν υπάρχει τίποτα μέσα στον σωλήνα να φράξει, περνούν ελεύθερα
Οξέα, αλκάλια και άλλα διαβρωτικά υγρά, με επένδυση όπως PTFE ή PFA και ηλεκτρόδια από ανθεκτικά υλικά
Μεγάλες διαμέτρους: το κόστος μένει λογικό και στα μεγάλα μεγέθη, και ο κατάλογός μας φτάνει έως DN 3000
Αγωγούς άντλησης και μεγάλες σωληνώσεις, όπου κάθε απώλεια πίεσης κοστίζει ενέργεια
Εφαρμογές υγιεινής — γαλακτοκομικά, ποτά, πλήρωση — με κατασκευή εγκεκριμένη κατά EHEDG και 3-A

Χρειάζεται προσοχή όταν

Το υγρό δεν είναι αγώγιμο: λάδια, καύσιμα, διαλύτες, απιονισμένο νερό. Κάθε όργανο έχει μια ελάχιστη αγωγιμότητα — 5 μS/cm, για παράδειγμα, για τα OPTIFLUX 1050 και 1300
Μετράτε αέριο ή ατμό: δεν είναι αγώγιμα, άρα η μέθοδος δεν μπορεί να λειτουργήσει
Ο σωλήνας μπορεί να μη γεμίζει: ένα συνηθισμένο όργανο θέλει γεμάτο σωλήνα, και οι μερικώς γεμάτοι αγωγοί θέλουν ειδικό όργανο, όπως το TIDALFLUX 2300
Το υγρό έχει πολλές φυσαλίδες αερίου ή αφήνει επικαθίσεις που μπορεί να καλύψουν τα ηλεκτρόδια, όπως λίπη ή άλατα — εκτός αν το όργανο και τα ηλεκτρόδιά του έχουν επιλεγεί ειδικά γι’ αυτό
Χρειάζεστε παροχή μάζας: το ηλεκτρομαγνητικό ροόμετρο μετρά όγκο, άρα για μάζα θέλει γνωστή πυκνότητα — ή ροόμετρο Coriolis
Η διεργασία είναι πολύ θερμή: το όριο το βάζει η επένδυση ή ο σωλήνας μέτρησης — για παράδειγμα +180 °C για τα OPTIFLUX 4300 και 5400 του καταλόγου μας

Σύγκριση με τις άλλες τεχνολογίες

Τυπική ακρίβεια κάθε τεχνολογίας μέτρησης ροής, ± % της μέτρησης, σε λογαριθμική κλίμακα. Όσο πιο αριστερά, τόσο ακριβέστερη. Τονισμένη είναι η τεχνολογία αυτού του άρθρου.

Coriolis±0,1–0,2 %
Ηλεκτρομαγνητικά (η τεχνολογία αυτού του άρθρου)±0,2–0,5 %
Υπέρηχοι±0,5–2 %
Διαφορική πίεση±0,5–2 %
Μεταβλητή διατομή±1,6–4 % *
Vortex±0,75–2 %
Θερμική μέτρηση μάζας±1–3 %
Θετική εκτόπιση±0,2–0,5 %
Τουρμπίνα±0,5–1 %

Τυπικά εύρη για υγρά (θερμική μέτρηση μάζας: αέρια), ± % της μέτρησης· για μεταβλητή διατομή, η κλάση ακρίβειας (*). Η ακρίβεια ενός συγκεκριμένου οργάνου εξαρτάται από το μοντέλο, το μέγεθος και την εγκατάσταση — την επιβεβαιώνουμε για τη δική σας εφαρμογή.

Όλες οι τεχνολογίες

Εγκατάσταση ηλεκτρομαγνητικού ροομέτρου

Ένα ηλεκτρομαγνητικό ροόμετρο θέλει πολύ μικρότερο ευθύ τμήμα από τα περισσότερα όργανα που μετρούν ταχύτητα. Τυπική απαίτηση είναι 5 D ανάντη και 2 D κατάντη, από την πλησιέστερη καμπύλη, βάνα ή συστολή (D = ονομαστική διάμετρος). Ορισμένα μοντέλα θέλουν ακόμη λιγότερο: τα WATERFLUX 3070 και 3400 έχουν προδιαγραφή 0 D και από τις δύο πλευρές, ενώ το OPTIFLUX 6400 ζητά 2 D κατάντη.

Πάνω απ’ όλα, ο σωλήνας μέτρησης πρέπει να μένει γεμάτος με υγρό και τα ηλεκτρόδια να βρέχονται, χωρίς φυσαλίδες αερίου και επικαθίσεις. Με αυτό το κριτήριο επιλέγονται η θέση του οργάνου και ο προσανατολισμός των ηλεκτροδίων — και, επειδή το σήμα είναι πολύ μικρό, το υγρό πρέπει να γειωθεί σωστά:

Ευθύ τμήμαΤυπικά τουλάχιστον 5 D ευθύ σωλήνα πριν από το όργανο και 2 D μετά από αυτό, από την πλησιέστερη καμπύλη, βάνα ή συστολή.

Γεμάτος σωλήναςΤοποθετήστε το όργανο σε ανερχόμενη γραμμή ή σε χαμηλό σημείο της, ποτέ στο ψηλότερο σημείο, όπου μαζεύεται αέρας, ούτε σε κατερχόμενη γραμμή που μπορεί να αδειάζει.

Ηλεκτρόδια στον οριζόντιο άξοναΣε οριζόντια γραμμή, στρέψτε το όργανο ώστε τα ηλεκτρόδια να βρίσκονται στον οριζόντιο άξονα: οι φυσαλίδες ανεβαίνουν στην κορυφή και τα στερεά κατακάθονται στον πυθμένα, και τα δύο μακριά από τα ηλεκτρόδια.

ΓείωσηΤο υγρό, το όργανο και η σωλήνωση πρέπει να έχουν το ίδιο δυναμικό. Σε πλαστικούς ή εσωτερικά επενδυμένους σωλήνες, βάλτε δακτύλιο γείωσης σε κάθε φλάντζα και συνδέστε τους με το όργανο και με τη γη.

Τοποθετήστε τις βάνες ρύθμισης και απομόνωσης μετά το όργανο, όχι πριν από αυτό, ώστε ο σωλήνας να μένει γεμάτος και η ροή να φτάνει στο όργανο χωρίς διαταραχές.
Μην τοποθετείτε το όργανο στην αναρρόφηση αντλίας, όπου το κενό μπορεί να καταστρέψει την επένδυση· στην κατάθλιψη, κρατήστε μια απόσταση από το στόμιο της αντλίας.
Το μέγεθος επιλέγεται με βάση την ταχύτητα ροής, όχι τη σωλήνωση: τυπικά περίπου 1–3 m/s. Όταν η παροχή είναι μικρή, ένα όργανο μικρότερο από τη σωλήνωση, με συστολές πριν και μετά, δίνει καλύτερη μέτρηση.
Βεβαιωθείτε ότι τα παρεμβύσματα δεν προεξέχουν μέσα στον σωλήνα. Για υγρά με στερεά προτιμήστε κατακόρυφη γραμμή με ροή προς τα πάνω: η επένδυση φθείρεται ομοιόμορφα και δεν σχηματίζονται επικαθίσεις.

Ηλεκτρομαγνητικά ροόμετρα ανά κλάδο

Νερό & ΛύματαΓεωτρήσεις, μονάδες επεξεργασίας, γραμμές λάσπης και δοσομέτρησης, και μέτρηση πόσιμου νερού σε ζώνες του δικτύου, με εγκρίσεις για πόσιμο νερό και για τιμολόγηση (π.χ. WATERFLUX 3070, με δυνατότητα λειτουργίας με μπαταρία, MI-001 / OIML R49). Για αγωγούς αποχέτευσης που δεν γεμίζουν, το TIDALFLUX 2300.

ΧημικάΟξέα, αλκάλια και άλλα επιθετικά υγρά, με επένδυση PTFE ή PFA ή κεραμικό σωλήνα μέτρησης (π.χ. OPTIFLUX 4100 και 5100), και εγκρίσεις για επικίνδυνες περιοχές όπως ATEX και IECEx.

Τρόφιμα & ΠοτάΓάλα, χυμοί, μπίρα και άλλα ποτά, γραμμές CIP και μηχανές πλήρωσης, με κατασκευή υγιεινής και εγκρίσεις όπως EHEDG και 3-A (OPTIFLUX 6400), καθώς και ειδικά όργανα για ογκομετρική πλήρωση (BATCHFLUX 5500).

Ορυχεία, Μεταλλεύματα & ΜέταλλαΠολτοί μεταλλεύματος, απορρίμματα εμπλουτισμού και νερό διεργασίας, όπου ο μεγάλος εχθρός είναι η τριβή: επενδύσεις ανθεκτικές στη φθορά, όπως πολυουρεθάνη ή λάστιχο, ή κεραμικοί σωλήνες μέτρησης.

Ενέργεια & ΙσχύςΝερό ψύξης και επεξεργασία νερού στους σταθμούς ηλεκτροπαραγωγής και, για πυρηνικούς σταθμούς, όργανα με πιστοποίηση για πυρηνική χρήση κατόπιν αιτήματος (σειρά POWERFLUX).

ΝαυτιλίαΨύξη με θαλασσινό νερό και συστήματα έρματος στο πλοίο, με εγκρίσεις νηογνωμόνων όπως DNV, ABS και Lloyd’s Register (π.χ. OPTIFLUX 4100).

Ηλεκτρομαγνητικά ροόμετρα που προμηθεύουμε

Ηλεκτρομαγνητικά ροόμετρα από τον κατάλογό μας — για δίκτυα νερού, έλεγχο διεργασιών, διαβρωτικά υγρά και υγρά που προκαλούν φθορά, εφαρμογές υγιεινής και πλήρωση.

Όλα τα ηλεκτρομαγνητικά ροόμετρα

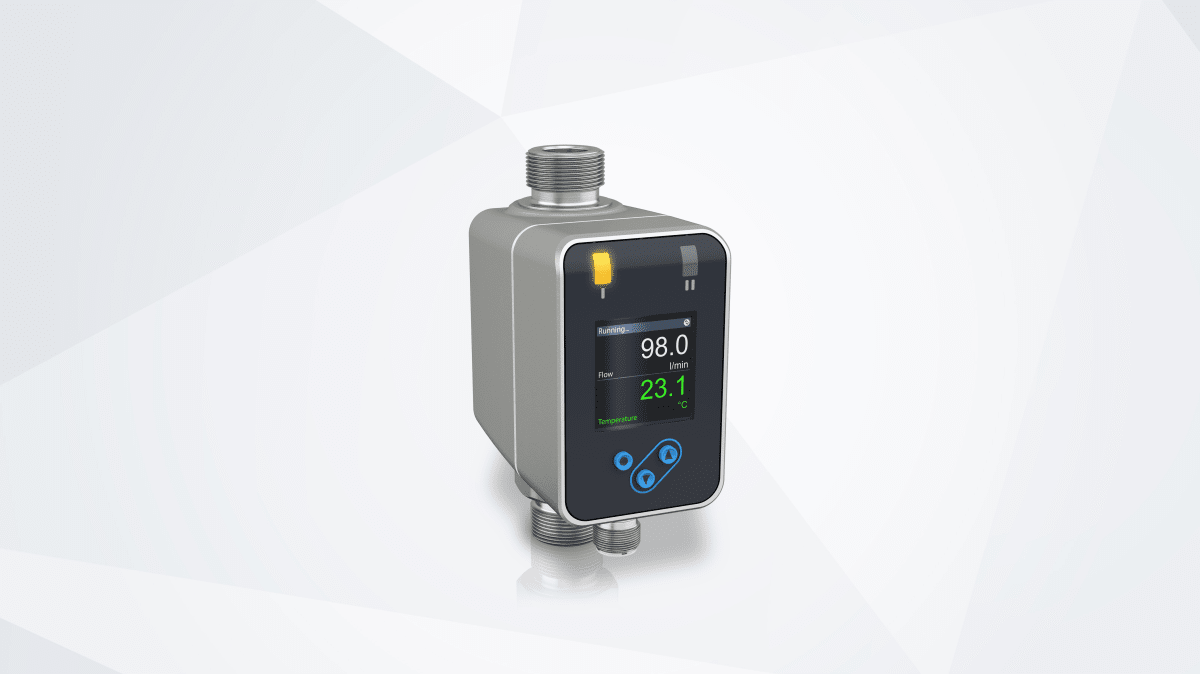

KROHNEAF-E 400Υπερσυμπαγές ηλεκτρομαγνητικό ροόμετρο για αγώγιμα υγρά σε εφαρμογές βιομηχανικής αυτοματοποίησης και βοηθητικών δικτύων. Προβολή προϊόντος

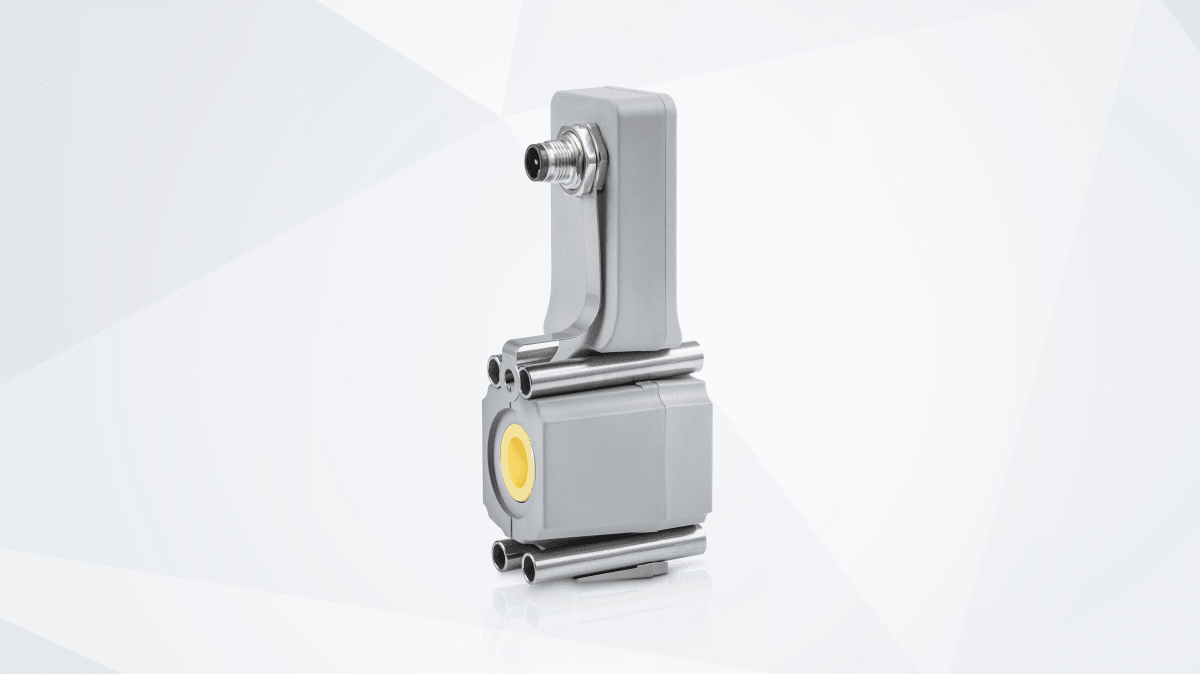

KROHNEBATCHFLUX 3100Ηλεκτρομαγνητικός μετρητής ροής για ακριβή ογκομετρική πλήρωση με έγκριση FDA. Προβολή προϊόντος

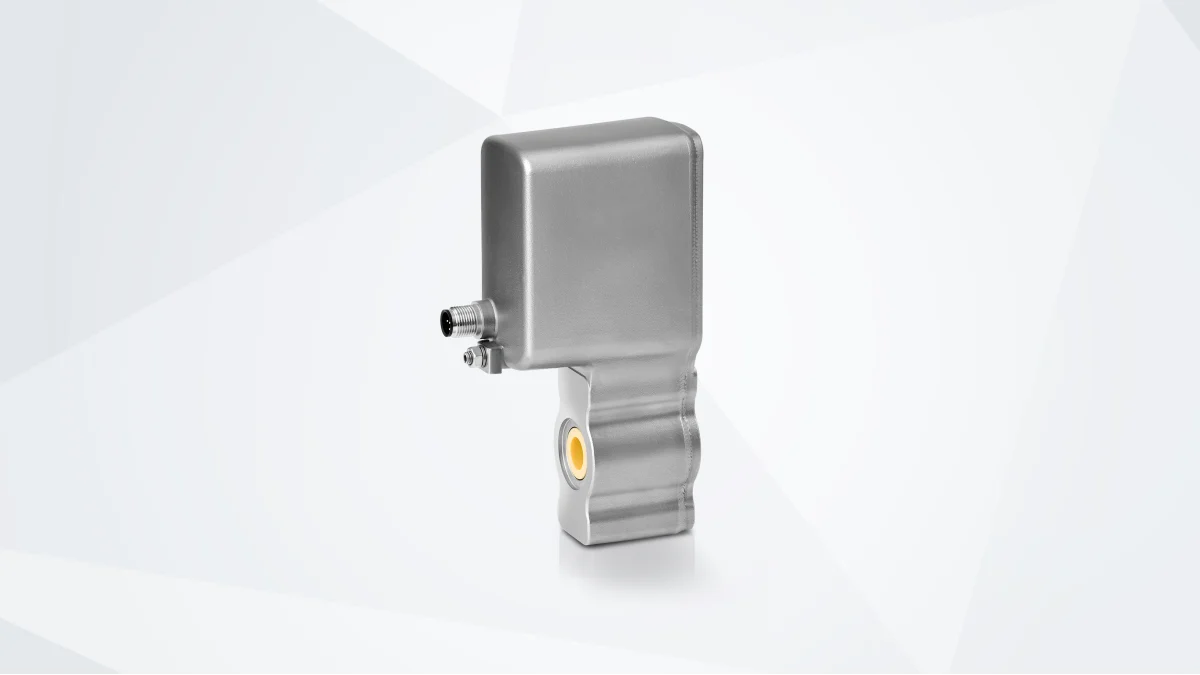

KROHNEBATCHFLUX 5500Ηλεκτρομαγνητικό ροόμετρο σχεδιασμένο για ακριβή ογκομετρική πλήρωση στην παραγωγή ποτών με διάφορα μεγέθη δοχείων. Προβολή προϊόντος

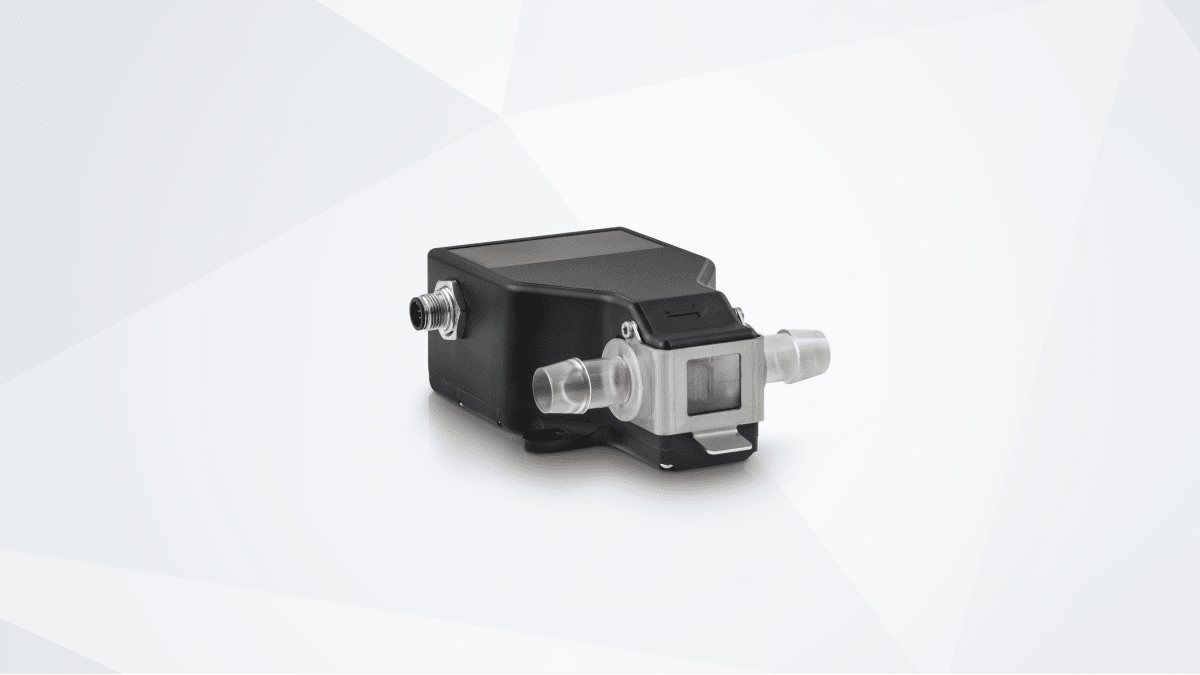

KROHNEFLEXMAG 4050Συμπαγής ηλεκτρομαγνητικός μετρητής ροής για βιοφαρμακευτικές διεργασίες μίας χρήσης, με πιστοποίηση FDA και USP VI. Προβολή προϊόντος

KROHNEFlow measurementΗλεκτρομαγνητικό ροόμετρο σχεδιασμένο για συστήματα ασφαλείας SIL 2/3, απαιτητικές εφαρμογές διεργασιών και ασύρματη επιτόπια επαλήθευση. Προβολή προϊόντος

KROHNEIFC 400Μετατροπέας ηλεκτρομαγνητικής ροής 4 συρμάτων για αισθητήρες OPTIFLUX και WATERFLUX, κατάλληλος για συστήματα ασφαλείας SIL 2/3 και απαιτητικές εφαρμογές διεργασίας. Προβολή προϊόντος

KROHNEOPTIFLUX 1050Οικονομικό ηλεκτρομαγνητικό ροόμετρο για βασικές μετρήσεις παροχής αγώγιμων υγρών, σε συμπαγή σχεδίαση τύπου wafer. Προβολή προϊόντος

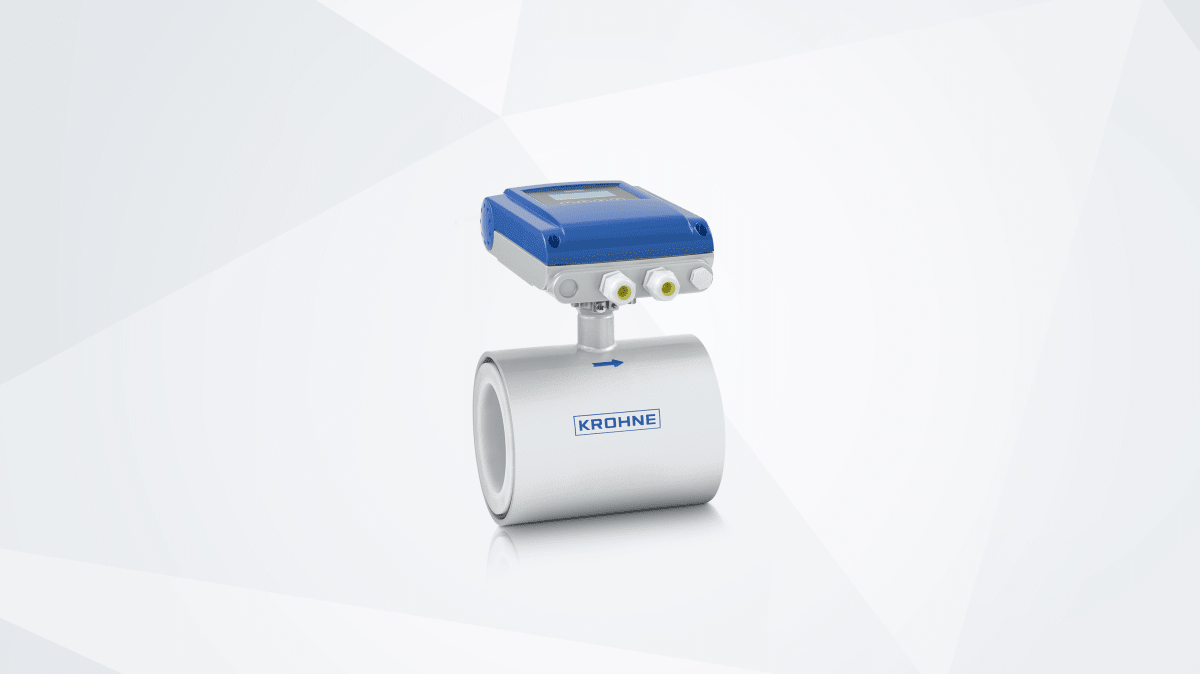

KROHNEOPTIFLUX 1100Αξιόπιστος ηλεκτρομαγνητικός μετρητής ροής για μέτρηση αγώγιμων υγρών σε βιομηχανικές διεργασίες. Προβολή προϊόντος

Ηλεκτρομαγνητικά ροόμετρα: συχνές ερωτήσεις

Εξαρτάται από το όργανο. Πολλά θέλουν τουλάχιστον 5 μS/cm — αυτή είναι η προδιαγραφή των OPTIFLUX 1050 και 1300 — και ορισμένα ζητούν περισσότερη για το νερό, όπως 20 μS/cm το OPTIFLUX 6050. Το πόσιμο νερό, τα λύματα και τα περισσότερα οξέα, αλκάλια και υδατικά διαλύματα είναι πολύ πάνω από αυτό· τα λάδια, τα καύσιμα και το απιονισμένο νερό όχι.

Τυπικά ±0,2–0,5 % της μέτρησης, και καλύτερη σε ορισμένα μοντέλα υψηλών προδιαγραφών: στον κατάλογό μας, το OPTIFLUX 5400 έχει προδιαγραφή ±0,15 % και το OPTIFLUX 4300 ±0,2 %. Σε πολύ χαμηλές ταχύτητες ισχύει ένα σταθερό όριο — ±1 mm/s για τα OPTIFLUX 1050 και 1300. Η ακρίβεια που θα πετύχετε στην πράξη εξαρτάται και από την εγκατάσταση· την επιβεβαιώνουμε για τη δική σας εφαρμογή πριν από την παραγγελία.

Ένα συνηθισμένο όργανο όχι: μετρά ταχύτητα και θεωρεί ότι όλη η διατομή είναι γεμάτη με υγρό, οπότε σε μισογεμάτο σωλήνα η ένδειξη είναι λάθος. Για αγωγούς που δεν γεμίζουν, όπως οι αγωγοί αποχέτευσης, υπάρχουν ειδικά όργανα — το TIDALFLUX 2300, για παράδειγμα, από DN 200 έως DN 1600.

Κανένα από τα δύο δεν προκαλεί πτώση πίεσης, και τα δύο ταιριάζουν σε μεγάλους αγωγούς. Το ηλεκτρομαγνητικό είναι η ασφαλέστερη επιλογή για αγώγιμα υγρά, ακόμη και βρόμικα ή με στερεά, και θέλει μικρότερο ευθύ τμήμα. Το ροόμετρο υπερήχων μετρά και μη αγώγιμα υγρά και αέρια, και οι εκδόσεις clamp-on τοποθετούνται εξωτερικά στον σωλήνα χωρίς να σταματήσει η λειτουργία.

Ρωτήστε για ηλεκτρομαγνητικά ροόμετρα

Πείτε μας ποιο είναι το υγρό (και την αγωγιμότητά του, αν την ξέρετε), τη διάμετρο της σωλήνωσης, το εύρος παροχής, την πίεση και τη θερμοκρασία, και οι μηχανικοί μας θα σας προτείνουν το κατάλληλο όργανο, με τιμή και χρόνο παράδοσης.
