ΤΕΧΝΟΛΟΓΙΕΣ ΜΕΤΡΗΣΗΣ ΣΤΑΘΜΗΣ

Διακόπτες στάθμης αγωγιμότητας και HF: ηλεκτρονικό όριο στάθμης χωρίς κινούμενα μέρη

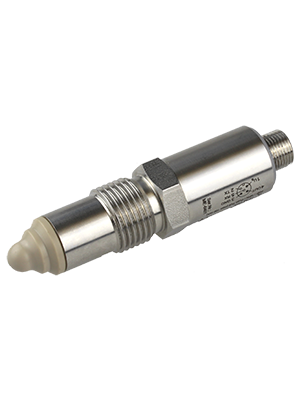

Οι διακόπτες στάθμης αγωγιμότητας και HF ανιχνεύουν αν ένα υγρό ή μια πάστα έφτασε σε ένα σημείο, με ένα απλό ηλεκτρονικό αισθητήριο και χωρίς κινούμενα μέρη. Ο διακόπτης αγωγιμότητας είναι η απλούστερη επιλογή για υδατικά υγρά· ο διακόπτης HF δουλεύει σε μεγαλύτερη ποικιλία μέσων και ταιριάζει σε μικρές, υγιεινές εγκαταστάσεις. Ο κατάλογός μας περιλαμβάνει τον διακόπτη αγωγιμότητας Klay FLX και τον διακόπτη HF KMW. Περιλαμβάνει επίσης τον μικρό KMW-LC, για υγιεινές εγκαταστάσεις.

Δείτε τους διακόπτες στάθμης αγωγιμότητας και HF

Πώς λειτουργούν οι διακόπτες στάθμης αγωγιμότητας και HF

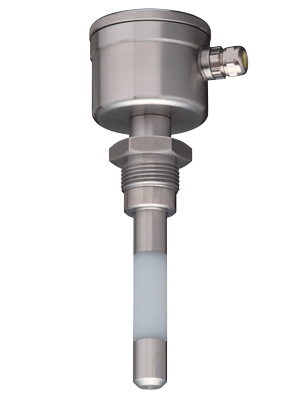

Ένας διακόπτης αγωγιμότητας έχει ένα ηλεκτρόδιο μονωμένο από το περίβλημά του. Όταν το αγγίξει αγώγιμο υγρό, ένα μικρό εναλλασσόμενο ρεύμα περνά από το ηλεκτρόδιο, μέσα από το υγρό, στο μεταλλικό τοίχωμα της δεξαμενής ή σε δεύτερο ηλεκτρόδιο, και τα ηλεκτρονικά αλλάζουν την έξοδο. Έτσι δουλεύει ο Klay FLX, για αγώγιμα υγρά, με μήκη εισχώρησης από 20 mm έως 2 m και μετωπική έκδοση, ρυθμιζόμενη ευαισθησία, και έξοδο ρελέ ή PNP.

Ένας διακόπτης HF δημιουργεί ένα ηλεκτρικό πεδίο υψηλής συχνότητας στην άκρη του. Ο αέρας, τα υγρά και οι πάστες αλλάζουν αυτό το πεδίο με διαφορετικό τρόπο, και τα ηλεκτρονικά συγκρίνουν την αλλαγή με μια ευαισθησία ρυθμισμένη για το μέσο. Ο Klay KMW είναι διακόπτης HF για υγρά και παχύρρευστα μέσα, με ευαισθησία που ρυθμίζεται με dip-switch ή από υπολογιστή, συνδέσεις σύμφωνες με το EHEDG, και άκρη 25 mm για παχύρρευστα μέσα.

Και οι δύο είναι διακόπτες ορίου στάθμης: λένε αν το μέσο βρίσκεται στην άκρη τους, όχι πού είναι η στάθμη. Για συνεχή στάθμη, πάρτε μεταδότη στάθμης.

  • Διακόπτης αγωγιμότητας: το ηλεκτρόδιο και το μεταλλικό τοίχωμα, οι δύο πόλοι του κυκλώματος μέτρησης
  • Το μικρό ρεύμα που περνά μέσα από το υγρό μόλις αυτό αγγίξει το ηλεκτρόδιο
  • Διακόπτης HF: το πεδίο υψηλής συχνότητας στην άκρη, που το αλλάζει το μέσο
  • Τα ηλεκτρονικά, που συγκρίνουν την αλλαγή με τη ρυθμισμένη ευαισθησία
  • Η έξοδος, που αλλάζει κατάσταση όταν το μέσο φτάσει στο αισθητήριο

Πού ταιριάζουν οι διακόπτες αγωγιμότητας και HF — και πού όχι

Δυνατή επιλογή για

  • Απλά ανώτατα και κατώτατα όρια σε νερό και άλλα αγώγιμα υγρά, με διακόπτη αγωγιμότητας
  • Έλεγχο αντλίας ανάμεσα σε δύο διακόπτες, ψηλά και χαμηλά
  • Υγρά, παχύρρευστα μέσα και πάστες σε τρόφιμα, ποτά και φάρμακα, με διακόπτη HF
  • Υγιεινή τοποθέτηση, με μικρά αισθητήρια σε υγιεινές συνδέσεις
  • Μικρές δεξαμενές και σωλήνες, όπου δεν χωρά διχάλα

Σκεφτείτε το δύο φορές όταν

  • Το υγρό δεν άγει το ρεύμα —λάδια, διαλύτες, καύσιμα—: ο διακόπτης αγωγιμότητας δεν το «βλέπει»
  • Χρειάζεστε την ίδια τη στάθμη: αυτοί οι διακόπτες δίνουν μόνο όριο
  • Το μέσο είναι στερεό χύδην: πάρτε δονούμενη ράβδο ή περιστροφικό πτερύγιο
  • Βαριές επικαθίσεις μπορεί να γεφυρώσουν το ηλεκτρόδιο αγωγιμότητας με το τοίχωμα και να κρατήσουν τον διακόπτη ενεργό αφού πέσει η στάθμη

Σύγκριση με τις άλλες τεχνολογίες

Τυπική θερμοκρασία διεργασίας κάθε τεχνολογίας, σε °C. Τονισμένη είναι η τεχνολογία αυτού του άρθρου.
  • Υδροστατικοί μεταδότες στάθμης−20…+100 °C
  • Ραντάρ στάθμης−40…+200 °C
  • Υπέρηχοι στάθμης−40…+80 °C
  • Δονούμενοι διακόπτες στάθμης−40…+120 °C
  • Πλωτήρες και εκτοπιστές−60…+320 °C
  • Διακόπτες στάθμης αγωγιμότητας και HF (η τεχνολογία αυτού του άρθρου)−30…+150 °C
  • Περιστροφικό πτερύγιο−20…+80 °C

Τυπικές θερμοκρασίες διεργασίας, όχι δέσμευση μοντέλου· για αρκετές τεχνολογίες υπάρχουν εκδόσεις για υψηλότερες θερμοκρασίες. Επιβεβαιώνουμε τα στοιχεία κάθε οργάνου για τη δική σας εφαρμογή.

 Όλες οι τεχνολογίες

Τοποθέτηση διακοπτών στάθμης αγωγιμότητας και HF

Τοποθετήστε το αισθητήριο στη στάθμη που θέλετε να ανιχνεύσετε, από το τοίχωμα ή από πάνω. Ο διακόπτης αγωγιμότητας χρειάζεται αγώγιμο τοίχωμα δεξαμενής ή δεύτερο ηλεκτρόδιο ως τον άλλο του πόλο· σε πλαστική δεξαμενή, βάλτε δεύτερο ηλεκτρόδιο.

Στη συνέχεια:

Έλεγχος αντλίαςΔύο διακόπτες, ψηλά και χαμηλά, ξεκινούν και σταματούν μια αντλία, ώστε η στάθμη να μένει ανάμεσά τους.
Υγιεινή τοποθέτησηΈνα κοντό αισθητήριο σε υγιεινή σύνδεση με σφιγκτήρα σχεδόν εφάπτεται με τον σωλήνα και καθαρίζεται επί τόπου μαζί με τη διεργασία.
Υγρά που δεν άγουνΤο λάδι δεν άγει: ο διακόπτης αγωγιμότητας δεν το βλέπει, ενώ ένας διακόπτης HF ρυθμισμένος για το μέσο μπορεί.
  • Ρυθμίστε την ευαισθησία για το μέσο στη θέση σε λειτουργία, και ελέγξτε τη με το μέσο παρόν.
  • Τοποθετήστε το αισθητήριο εκεί όπου το μέσο στραγγίζει από πάνω του όταν πέφτει η στάθμη.
  • Κρατήστε ένα ηλεκτρόδιο αγωγιμότητας μονωμένο από το τοίχωμα σε όλο του το μήκος, εκτός από την άκρη.
  • Διαλέξτε την έξοδο για το σύστημα ελέγχου: ρελέ, PNP ή NPN.

Διακόπτες στάθμης αγωγιμότητας και HF ανά κλάδο

Τρόφιμα & ΠοτάΔεξαμενές, σωλήνες και γεμιστικές με γάλα, χυμούς, σάλτσες και άλλα παχύρρευστα προϊόντα, με υγιεινούς διακόπτες.Νερό & ΛύματαΈλεγχος αντλιών και συναγερμοί ανώτατης στάθμης σε δεξαμενές νερού και λυμάτων, με διακόπτες αγωγιμότητας.ΧημικάΌρια σε δεξαμενές υδατικών υγρών, με βρεγμένα υλικά που επιλέγονται για το μέσο.

Διακόπτες στάθμης αγωγιμότητας και HF: συχνές ερωτήσεις

Ρωτήστε για διακόπτη στάθμης αγωγιμότητας ή HF

Πείτε μας το μέσο και αν άγει, τη λειτουργία (ανώτατο, κατώτατο, έλεγχος αντλίας), τη θερμοκρασία και την πίεση της διεργασίας, τη σύνδεση και την έξοδο που χρειάζεστε — και οι μηχανικοί μας θα σας προτείνουν τον κατάλληλο διακόπτη, με τιμή και χρόνο παράδοσης.
