ΤΕΧΝΟΛΟΓΙΕΣ ΜΕΤΡΗΣΗΣ ΣΤΑΘΜΗΣ
Δονούμενοι διακόπτες στάθμης: διχάλες και ράβδοι για υγρά και στερεά
Ένας δονούμενος διακόπτης στάθμης σας λέει αν ένα υγρό ή μια σκόνη έφτασε σε ένα σημείο — για προστασία από υπερπλήρωση και από λειτουργία αντλίας χωρίς υγρό, και για συναγερμούς ανώτατης και κατώτατης στάθμης σε δεξαμενές και σιλό. Δεν έχει κινούμενα μέρη που φθείρονται, και δουλεύει σε υγρά, σκόνες και κόκκους. Ο κατάλογός μας περιλαμβάνει τις διχάλες Klay Vibraswitch-C και Vibraswitch-S για υγρά, τις διχάλες Delta Mobrey DMS & DMT για υγρά και στερεά, και τη δονούμενη ράβδο Delta Mobrey VLS για στερεά χύδην.
Πώς λειτουργεί ένας δονούμενος διακόπτης στάθμης
Ένας οδηγός μέσα στον διακόπτη, συνήθως πιεζοηλεκτρικός, κρατά μια διχάλα ή μια ράβδο σε δόνηση στη συχνότητα συντονισμού της. Στον αέρα δονείται ελεύθερα. Όταν την καλύψει υγρό ή σκόνη, το μέσο αποσβένει τη δόνηση και χαμηλώνει τη συχνότητά της· τα ηλεκτρονικά αντιλαμβάνονται την αλλαγή και αλλάζουν την έξοδο.
Οι Delta Mobrey DMS & DMT, για παράδειγμα, κρατούν τη διχάλα σε συντονισμό με ένα ηλεκτρονικό κύκλωμα, αντιλαμβάνονται την απόσβεση όταν την αγγίζει υλικό, και αλλάζουν το ρελέ εξόδου μετά από ρυθμιζόμενη καθυστέρηση — ώστε τα πιτσιλίσματα και η σκόνη που πέφτει να μη δίνουν ψευδείς συναγερμούς.

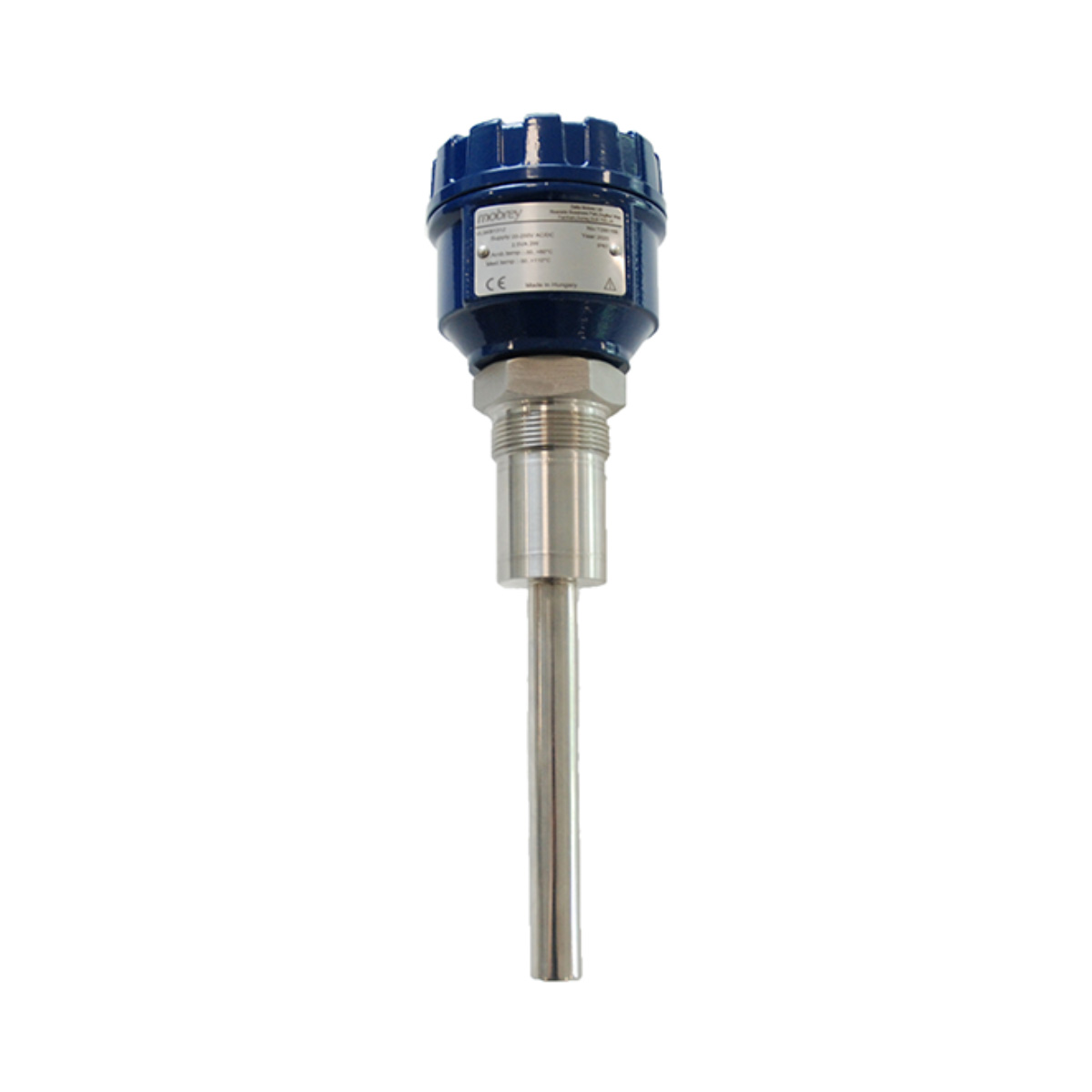

Οι Klay Vibraswitch-C και -S είναι διχάλες για υγρά, με ιξώδες έως 10.000 cSt, θερμοκρασίες διεργασίας από −40 °C έως +100 °C (C) ή +120 °C (S), πιέσεις έως 40 bar, και μήκη εισχώρησης από 47 mm έως 3 m. Η Delta Mobrey VLS χρησιμοποιεί δονούμενη ράβδο για σκόνες, κόκκους και άλλα στερεά που ρέουν ελεύθερα, με ενδεικτική λυχνία LED που δείχνει την κατάσταση του διακόπτη.
- Η δόνηση της διχάλας στη συχνότητα συντονισμού της, στον αέρα
- Τα ηλεκτρονικά, που κρατούν τη διχάλα σε συντονισμό και αντιλαμβάνονται την αλλαγή
- Το σημείο μεταγωγής: η στάθμη στα σκέλη της διχάλας
- Η στάθμη, που ανεβαίνει προς το σημείο μεταγωγής
- Η έξοδος, που αλλάζει κατάσταση όταν το μέσο καλύψει τη διχάλα
Πού ταιριάζει ένας δονούμενος διακόπτης στάθμης — και πού όχι
Δυνατή επιλογή για
- Προστασία από υπερπλήρωση σε δεξαμενές αποθήκευσης και διεργασίας
- Προστασία αντλιών από ξηρή λειτουργία, στη δεξαμενή ή στον σωλήνα αναρρόφησης
- Ανώτατη και κατώτατη στάθμη σε σιλό με σκόνες και κόκκους
- Υγρά πολύ διαφορετικά μεταξύ τους, και παχύρρευστα — έως 10.000 cSt στους Vibraswitch
- Υγιεινές δεξαμενές, με λεία βρεγμένα μέρη και υγιεινές συνδέσεις, όπως στους Vibraswitch
Σκεφτείτε το δύο φορές όταν
- Χρειάζεστε την ίδια τη στάθμη, όχι ένα όριο: πάρτε μεταδότη στάθμης
- Το μέσο αφήνει βαριές, σκληρές επικαθίσεις που γεφυρώνουν τα σκέλη
- Μεγάλα κομμάτια ή υλικό που πέφτει μπορεί να χτυπήσουν τη διχάλα: προστατέψτε την με ένα έλασμα, ή διαλέξτε ράβδο
- Ο διακόπτης θα βρισκόταν μέσα στη ροή γεμίσματος, όπου τον καλύπτουν τα πιτσιλίσματα
Σύγκριση με τις άλλες τεχνολογίες
- Υδροστατικοί μεταδότες στάθμης−20…+100 °C
- Ραντάρ στάθμης−40…+200 °C
- Υπέρηχοι στάθμης−40…+80 °C
- Δονούμενοι διακόπτες στάθμης (η τεχνολογία αυτού του άρθρου)−40…+120 °C
- Πλωτήρες και εκτοπιστές−60…+320 °C
- Διακόπτες στάθμης αγωγιμότητας και HF−30…+150 °C
- Περιστροφικό πτερύγιο−20…+80 °C
Τυπικές θερμοκρασίες διεργασίας, όχι δέσμευση μοντέλου· για αρκετές τεχνολογίες υπάρχουν εκδόσεις για υψηλότερες θερμοκρασίες. Επιβεβαιώνουμε τα στοιχεία κάθε οργάνου για τη δική σας εφαρμογή.
Τοποθέτηση δονούμενου διακόπτη στάθμης
Τοποθετήστε τον διακόπτη στη στάθμη που θέλετε να ανιχνεύσετε: ψηλά για υπερπλήρωση, χαμηλά ή στην αναρρόφηση της αντλίας για ξηρή λειτουργία. Στα υγρά, μια διχάλα από το πλαϊνό τοίχωμα μπαίνει συνήθως οριζόντια, με τα σκέλη της στραμμένα ώστε το υγρό να στραγγίζει ανάμεσά τους.
Στη συνέχεια:
- Κρατήστε τα σκέλη μακριά από τη ροή της εισόδου και το τοίχωμα, και έξω από στόμια όπου μπορεί να μείνει προϊόν ανάμεσά τους.
- Σε σιλό, προστατέψτε τη ράβδο ή τη διχάλα από το υλικό που πέφτει με ένα έλασμα από πάνω.
- Διαλέξτε τον τρόπο μεταγωγής για τη λειτουργία, ώστε η έξοδος να πηγαίνει στην ασφαλή κατάσταση αν κοπεί το ρεύμα.
- Δοκιμάζετε τον διακόπτη περιοδικά καλύπτοντας τη διχάλα, ή με τη λειτουργία δοκιμής όπου τη διαθέτουν τα ηλεκτρονικά.
Δονούμενοι διακόπτες στάθμης ανά κλάδο
Δονούμενοι διακόπτες στάθμης του καταλόγου μας
Οι δονούμενοι διακόπτες στάθμης του καταλόγου μας, ο καθένας με τη δική του σελίδα και τα τεχνικά του στοιχεία.
Δονούμενοι διακόπτες στάθμης: συχνές ερωτήσεις
Ρωτήστε για δονούμενο διακόπτη στάθμης
Πείτε μας το μέσο, τη λειτουργία (υπερπλήρωση, ξηρή λειτουργία, ανώτατη ή κατώτατη στάθμη), τη θερμοκρασία και την πίεση της διεργασίας, τη σύνδεση και την έξοδο που χρειάζεστε — και οι μηχανικοί μας θα σας προτείνουν τον κατάλληλο διακόπτη, με τιμή και χρόνο παράδοσης.
